Series 8 AT Hydraulic Diagrams - Circuit Diagrams

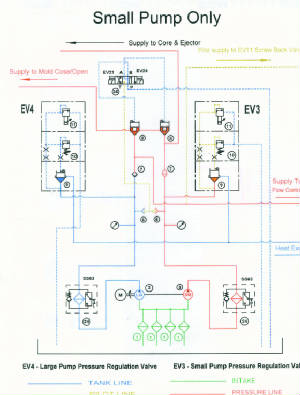

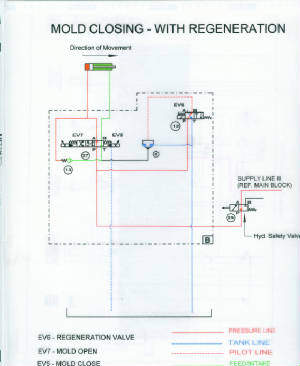

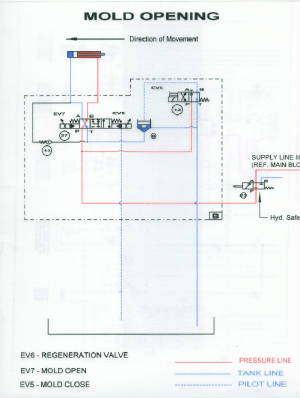

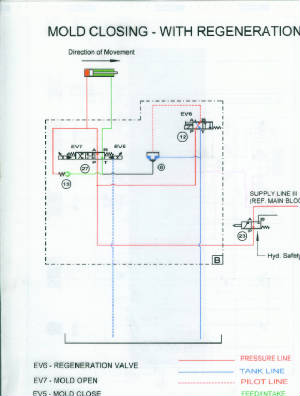

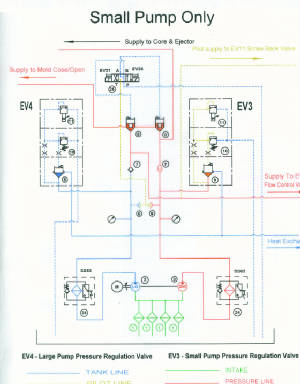

Series 8 AT Hydraulic Sub-circuit Diagrams

Series 8 AT Hydraulic Sub-Circuitry Diagrams
